第一種電気工事士 (学科) 2025年度 上期(出題例) 問25

定格電流20 Aの配線用遮断器に保護されている電路に取り付けた。

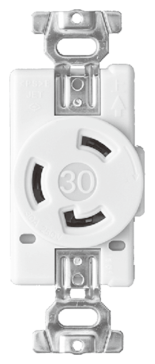

写真の配線器具は差込口が曲がったスロット状で回して固定する引掛形のコンセントで、中央に「30」と表示されており定格電流30 Aであることが分かります。分岐回路は過電流遮断器の定格に応じて施設できるコンセントの定格が定められており、定格電流20 Aの配線用遮断器で保護される分岐回路には定格20 A以下のコンセントしか取り付けられないため、イが不適切です。接地極付きで定格電圧は250 V級なので、単相200 Vの機器用として使用でき、三相400 Vには使用できず、300 V以下の低圧機器としてD種接地工事を施すことは、いずれも適切な記述です。
