第一種電気工事士 (学科) 2025年度 下期 問22

高調波電流を抑制する。

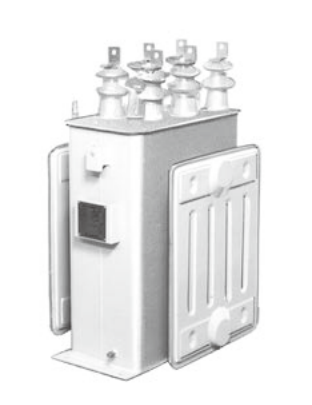

写真は三相分の入出力ブッシングと放熱器を備えた油入機器で、高圧進相コンデンサと直列に接続して用いる直列リアクトルである。コンデンサ回路のインピーダンスを誘導性とすることで第5調波以上の高調波電流の拡大を防ぎ、流入する高調波電流を抑制するとともに、投入時の突入電流も抑える。大電流の変成は変流器、高電圧の変成は計器用変圧器、力率改善はコンデンサ本体の役割である。
