電験三種 電力 2023年度 上期 問8
8 / 20

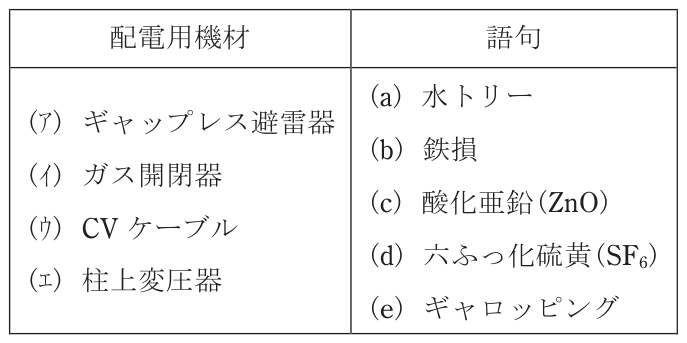

次に示す配電用機材(ア)~(エ)とそれに関係の深い語句(a)~(e)とを組み合わせたものとして,正しいものを次の(1)~(5)のうちから一つ選べ。
正解と解説
表示する
正解 3
(ア)-(c) (イ)-(d) (ウ)-(a) (エ)-(b)
図の表から、(ア)ギャップレス避雷器は電圧-電流特性が非直線的な酸化亜鉛(ZnO)素子を用いるので(c)、(イ)ガス開閉器は消弧性能に優れた六ふっ化硫黄(SF₆)ガスを絶縁・消弧媒体とするので(d)が対応します。(ウ)CVケーブルは架橋ポリエチレン絶縁体中に水分が浸入して樹枝状の劣化が進む水トリーが問題となるので(a)、(エ)柱上変圧器は無負荷でも鉄心に生じる鉄損が損失低減の課題となるので(b)が対応します。したがって(ア)-(c)、(イ)-(d)、(ウ)-(a)、(エ)-(b)の組合せになります。なお(e)ギャロッピングは架空電線の着氷雪による振動現象で、これらの機材には対応しません。
