電験三種 電力 2023年度 下期 問17(a)
19 / 20

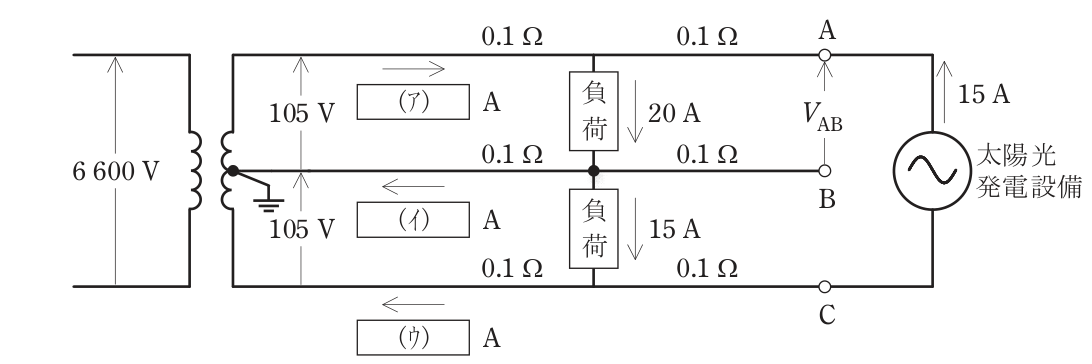

図のような単相3線式配電線路がある。系統の中間点に図のとおり負荷が接続されており,末端のAC間に太陽光発電設備が逆変換装置を介して接続されている。各部の電圧及び電流が図に示された値であるとき,次の(a)及び(b)の問に答えよ。ただし,図示していないインピーダンスは無視するとともに,線路のインピーダンスは抵抗であり,負荷の力率は1,太陽光発電設備は発電出力電流(交流側)15A,力率1で一定とする。 (a) 図中の回路の空白箇所(ア)~(ウ)に流れる電流の値[A]の組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。(ア) (イ) (ウ)
正解と解説
表示する
正解 2
5 5 0
図では末端のAC間に接続された太陽光発電設備が15Aを送出し、中間点にはA-B間(上側電線と中性線の間)に20A、B-C間(中性線と下側電線の間)に15Aの負荷が接続されている。上側電線の中間点では、電源側から流入する(ア)と太陽光側から流入する15Aの和が負荷電流20Aに等しいので(ア)=20−15=5Aとなる。下側電線では、B-C間負荷の15Aがそのまま太陽光発電設備へ戻るため、電源側から供給される(ウ)は0Aとなる。中性線には上下の負荷電流の差20−15=5Aが電源側へ向かって流れるので(イ)=5Aである。
