電験三種 電力 2023年度 下期 問9
9 / 20

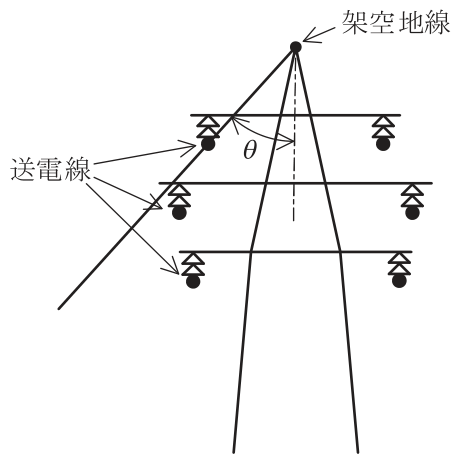

次の文章は,送電線路における架空地線に関する記述である。送電線路の鉄塔の上部に十分な強さをもった (ア) を張り,鉄塔を通じて接地したものを架空地線といい,送電線への直撃雷を防止するために設置される。図において,架空地線と送電線とを結ぶ直線と,架空地線から下ろした鉛直線との間の角度θを (イ) と呼んでいる。この角度が (ウ) ほど直撃雷を防止する効果が大きい。架空地線や鉄塔に直撃雷があった場合,鉄塔から送電線に (エ) を生じることがある。これを防止するために,鉄塔の接地抵抗を小さくするような対策が講じられている。上記の記述中の空白箇所(ア)~(エ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。(ア) (イ) (ウ) (エ)
正解と解説
表示する
正解 1
裸線 遮へい角 小さい 逆フラッシオーバ
架空地線には十分な強度をもつ裸線(ア)を用い、鉄塔頂部に張って鉄塔を通じて接地する。図では鉄塔頂部の架空地線から下ろした鉛直の破線と、架空地線と最上段の送電線を結ぶ直線とのなす角がθとして描かれており、これを遮へい角(イ)という。この角度が小さい(ウ)ほど送電線が架空地線の遮へい範囲に深く入るため、直撃雷を防止する効果が大きい。架空地線や鉄塔に雷撃があると鉄塔の電位が上昇し、がいしを介して鉄塔側から電線へ放電する逆フラッシオーバ(エ)を生じることがあるため、塔脚接地抵抗を小さくする対策が講じられる。
