電験三種 機械 2024年度 上期 問10
10 / 22
次の文章は,単相半波ダイオード整流回路に関する記述である。抵抗とリアクトルとを直列接続した負荷に電力を供給する単相半波ダイオード整流回路を図1に示す。スイッチSを開いて運転したときに,負荷力率に応じて負荷電圧edの波形は図2の (ア) となり,負荷電流idの波形は図2の (イ)となった。次にスイッチSを閉じ,環流ダイオードを接続して運転したときには,負荷電圧edの波形は図2の (ウ) となり,負荷電流の流れる期間は,スイッチSを開いて運転したときよりも (エ) 。上記の記述中の空白箇所(ア)~(エ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。図1(ア) (イ) (ウ) (エ) 図2
正解と解説
表示する
正解 3
波形1 波形5 波形2 長くなる

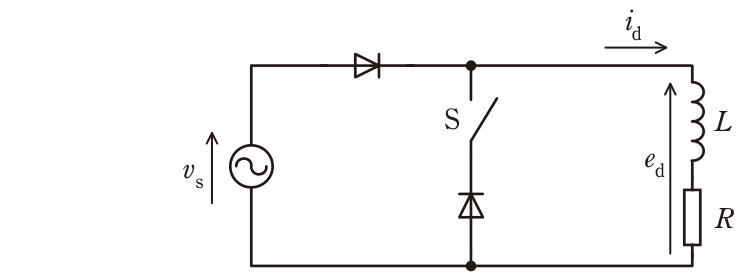

図1は交流電源に直列ダイオードを介してL−R直列負荷をつなぎ、負荷と並列にスイッチSと環流ダイオードを設けた単相半波整流回路である。Sを開いた状態では負荷が誘導性のため電源電圧が負に転じてもインダクタンスに蓄えられたエネルギーで電流が流れ続け、その間ダイオードが導通するので負荷電圧edには負の部分が現れ(波形1)、電流idは電源半周期より長く流れたのち零になって休止する断続波形となる(波形5)。Sを閉じて環流ダイオードを接続すると、電源電圧が負になった瞬間に負荷電流は環流ダイオードを通って還流するので負荷電圧は負にならず零にクランプされ(波形2)、負荷電流は電源から切り離された状態で時定数L/Rに従って減衰するため電流の流れる期間は長くなる。
