電験三種 機械 2024年度 上期 問12
12 / 22

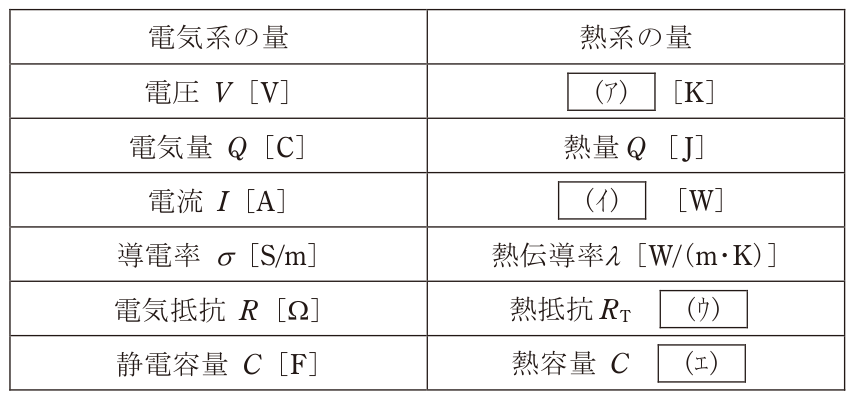

熱の伝導は電気の伝導によく似ている。下記は,電気系の量と熱系の量の対応表である。電気系と熱系の対応表上記の記述中の空白箇所(ア)~(エ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。(ア) (イ) (ウ) (エ)
正解と解説
表示する
正解 1
温度差θ 熱流Ω [K/W] [J/K]
表は電気回路と熱回路のアナロジーを対応させたもので、電圧V[V]に対応する熱系の量は温度差θ[K]、電流I[A]に対応するのは単位時間当たりに流れる熱量である熱流Φ[W]である。熱抵抗は温度差を熱流で割った量なのでR_T=θ/Φより単位は[K/W]、熱容量は熱量を温度上昇で割った量なのでC=Q/θより単位は[J/K]となる。したがって(ア)温度差θ、(イ)熱流、(ウ)[K/W]、(エ)[J/K]の組合せが正しい。
