電験三種 機械 2025年度 上期 問16(b)

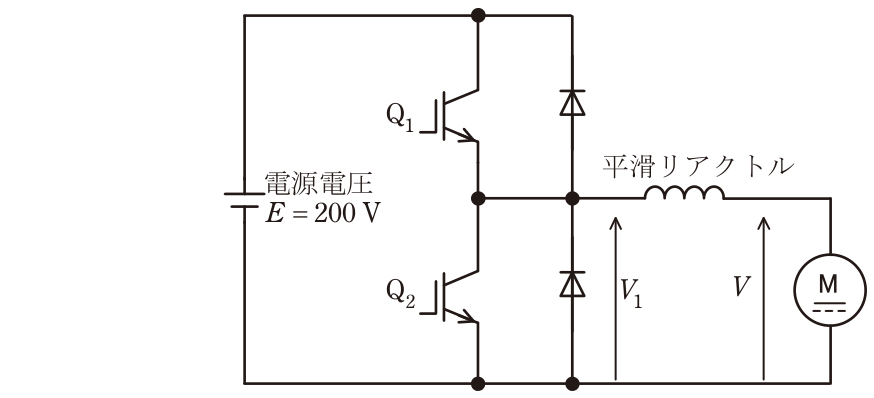

図のように他励直流機を直流チョッパで駆動する。電源電圧はE=200Vで一定とし,直流機の電機子電圧をVとする。IGBT Q1及びQ2をオンオフ動作させるときのスイッチング周波数は500Hzであるとする。なお,本問では直流機の定常状態だけを扱うものとする。次の(a)及び(b)の問に答えよ。 (b) Q1をオフしてQ2をオンオフ制御することで,電機子電流の向きを(a)の場合と反対にし,直流機に発電動作(回生制動)をさせることができる。この制御において,スイッチングの1周期の間でQ2がオンになっている時間が0.4msのとき,この直流機の電機子電圧Vの値[V]として,最も近いものを次の(1)~(5)のうちから一つ選べ。
