電験三種 機械 2025年度 上期 問14
14 / 22

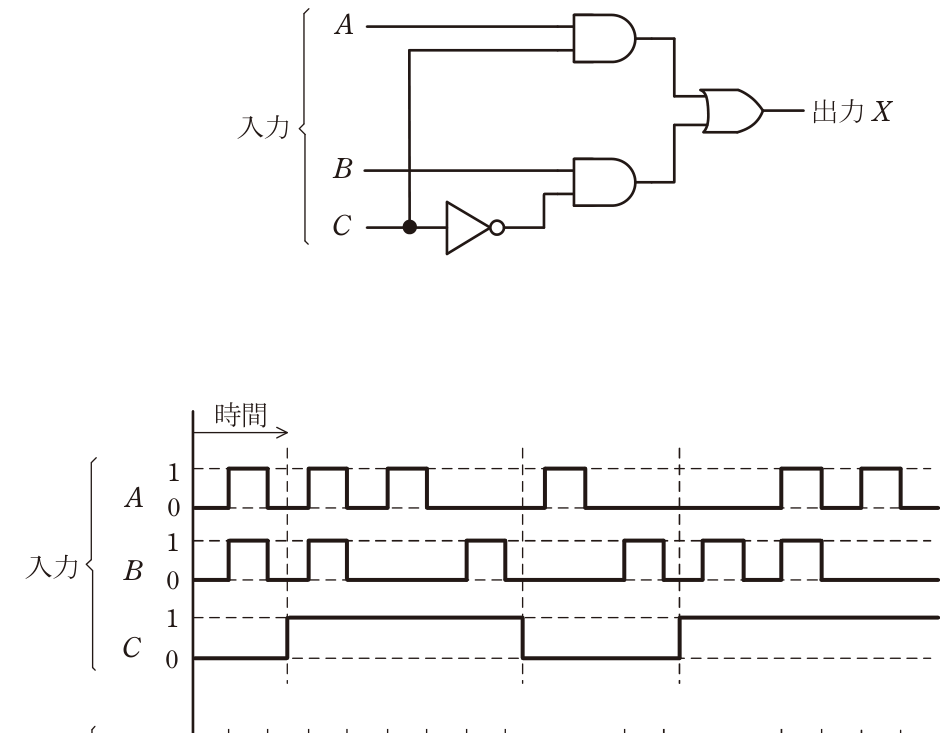

図の論理回路に,図に示す入力A,B及びCを加えたとき,出力Xとして正しいものを次の(1)~(5)のうちから一つ選べ。
正解と解説
表示する
正解 3
図の回路は上側のANDゲートがA・C、下側のANDゲートがB・Cの否定の積をとり、それらをORで合成しているので X=A・C+B・C̄ となる。すなわちC=1のときXはAと同じ波形、C=0のときXはBと同じ波形になる選択回路である。入力波形のCが0の区間ではBを、Cが1の区間ではAをそのまま写した波形が正解となる。
