電験三種 機械 2025年度 上期 問16(a)

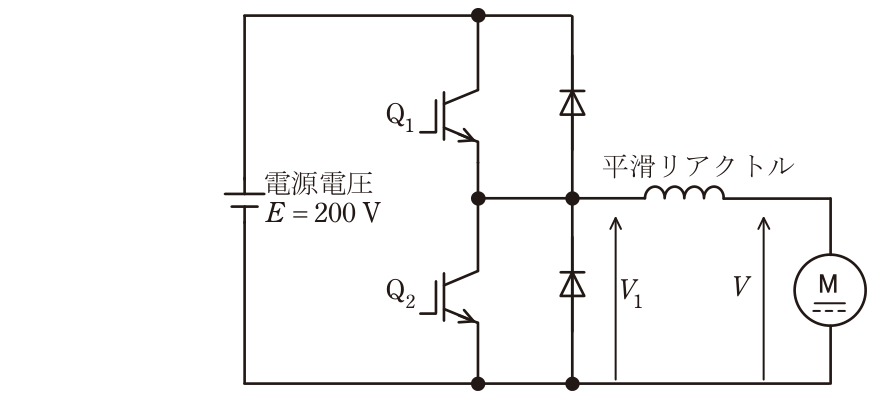

図のように他励直流機を直流チョッパで駆動する。電源電圧はE=200Vで一定とし,直流機の電機子電圧をVとする。IGBT Q1及びQ2をオンオフ動作させるときのスイッチング周波数は500Hzであるとする。なお,本問では直流機の定常状態だけを扱うものとする。次の(a)及び(b)の問に答えよ。 (a) この直流機を電動機として駆動する場合,Q2をオフとし,Q1をオンオフ制御することで,Vを調整することができる。電圧V1の平均値が150Vのとき,1周期の中でQ1がオンになっている時間の値[ms]として,最も近いものを次の(1)~(5)のうちから一つ選べ。
