B問題
下期
電験三種 理論 2023年度 下期 問15(b)
16 / 22

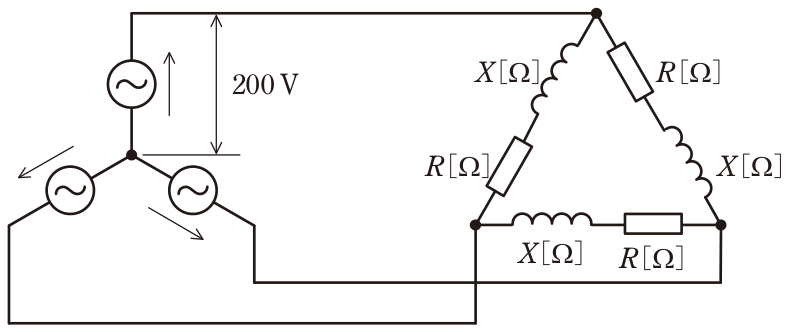

抵抗R[Ω],誘導性リアクタンスX[Ω]からなる平衡三相負荷(力率80%)に対称三相交流電源を接続した交流回路がある。次の(a)及び(b)の問に答えよ。 (b) 図1の各相の負荷を使って結線し,図2のように相電圧200Vの対称三相電源に接続した。この平衡三相負荷の全消費電力の値[kW]として,最も近いものを次の(1)~(5)のうちから一つ選べ。図2
正解と解説
表示する
正解 4
19.2
