電験三種 理論 2023年度 下期 問7

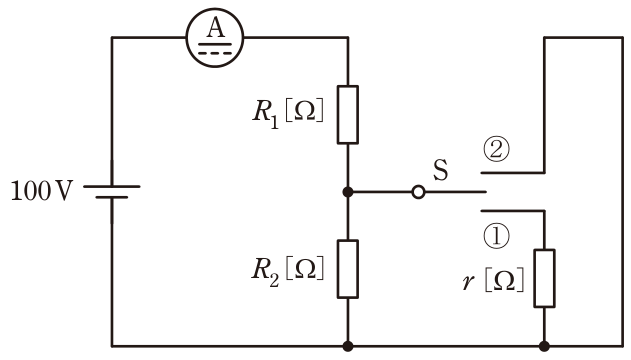

図のように,抵抗,切換スイッチS及び電流計を接続した回路がある。この回路に直流電圧100Vを加えた状態で,図のようにスイッチSを開いたとき電流計の指示値は2.0Aであった。また,スイッチSを①側に閉じたとき電流計の指示値は2.5A,スイッチSを②側に閉じたとき電流計の指示値は5.0Aであった。このとき,抵抗rの値[Ω]として,正しいものを次の(1)~(5)のうちから一つ選べ。ただし,電流計の内部抵抗は無視できるものとし,測定誤差はないものとする。
