第二種電気工事士 (学科) 2025年度 上期 問25

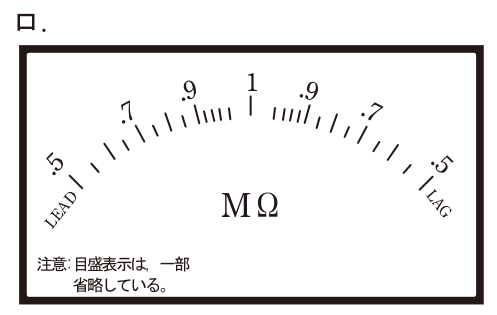

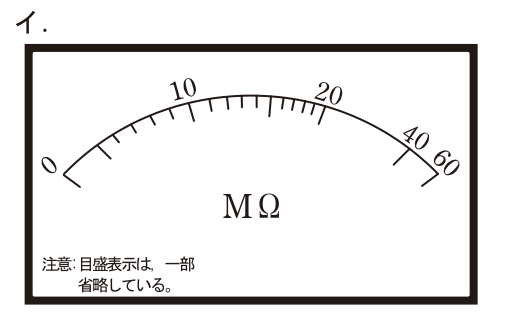

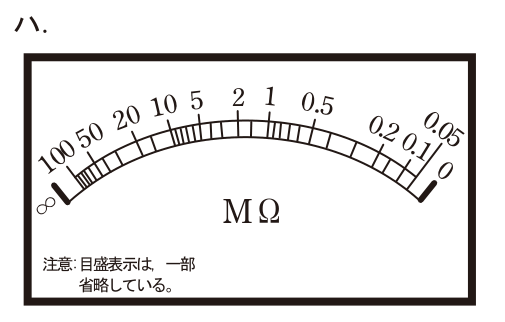

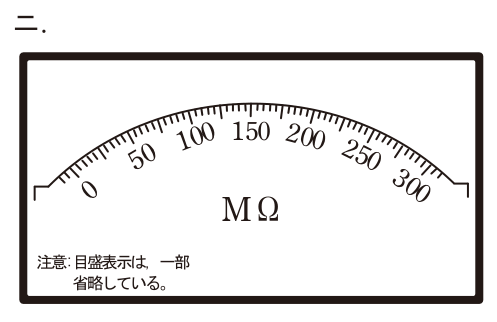

絶縁抵抗計はテストリードを開放したとき電流が流れず指針が振れないので∞を示し、短絡したときに0を示します。ハの目盛は左端が∞、右端が0で、値が大きくなるほど目盛間隔が狭くなる非直線目盛になっており、この特性に合致します。イとニは左端が0で右へ大きくなる目盛のため絶縁抵抗計の表示部としては誤りで、ロはLEAD・LAGの表示がある力率計の目盛です。
