第二種電気工事士 (学科) 2025年度 上期 問16

硬質ポリ塩化ビニル電線管相互を接続するのに用いる。

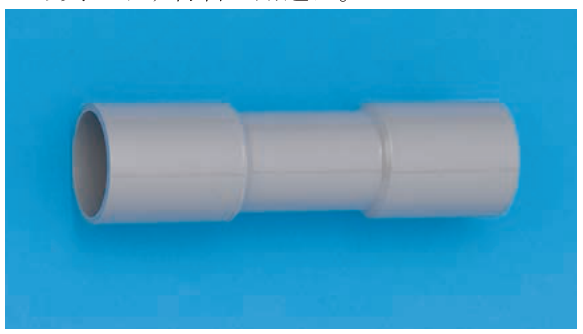

写真は両端が受口(ソケット)状に広がった灰色の硬質ポリ塩化ビニル製の短い管で、硬質ポリ塩化ビニル電線管(VE管)相互を接続するカップリングです。管の端部を差し込んで接着接続することで管どうしをつなぎます。金属管との接続や、蛇腹状の合成樹脂製可とう電線管(PF管・CD管)との接続には、それぞれ専用のコンビネーションカップリングなどが用いられます。
