第二種電気工事士 (学科) 2025年度 上期 問17

配線用遮断器(電動機保護兼用)

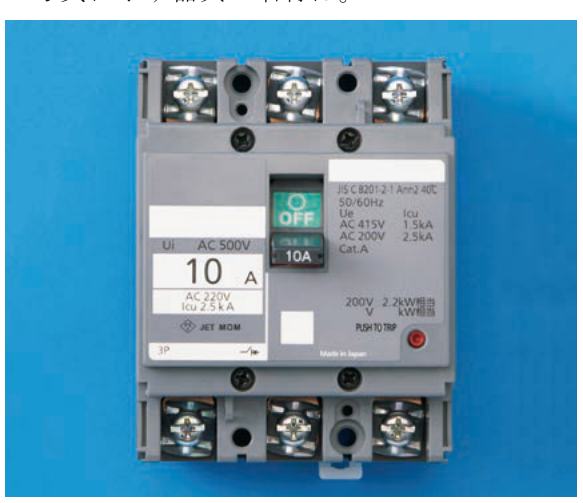

写真は3極(3P)の遮断器で、定格電流10 A、AC500V/AC220Vの表示に加え、「200V 2.2kW相当」という電動機容量の表示があり、電動機保護を兼用する配線用遮断器であることが読み取れます。漏電警報器や漏電遮断器であれば地絡電流の感度電流表示やテストボタンによる漏電試験表示が付きますが、写真のPUSH TO TRIPは動作試験用で、漏電表示は見られません。電磁開閉器は操作コイルで接点を開閉する機器であり、写真のようなハンドル付き遮断器の外観とは異なります。
