B問題
上期
電験三種 理論 2023年度 上期 問15(a)
15 / 22

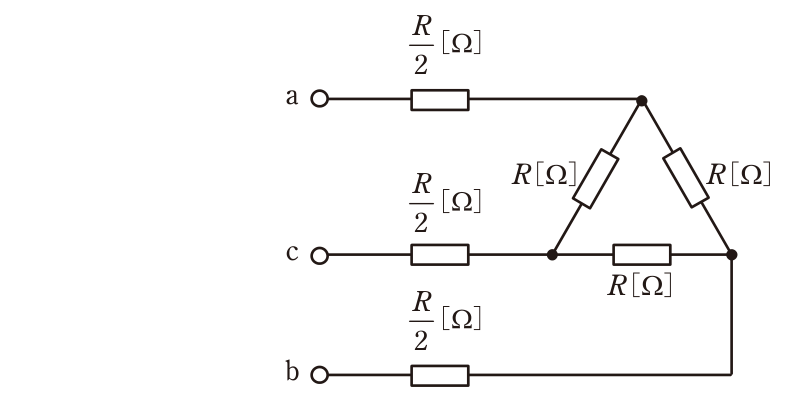

図の平衡三相回路について,次の(a)及び(b)の問に答えよ。 (a) 端子a,cに100Vの単相交流電源を接続したところ,回路の消費電力は200Wであった。抵抗Rの値[Ω]として,最も近いものを次の(1)~(5)のうちから一つ選べ。
正解と解説
表示する
正解 2
30
