電験三種 電力 2022年度 上期 問7

反限時特性 反限時定限時特性 定限時特性 瞬時特性

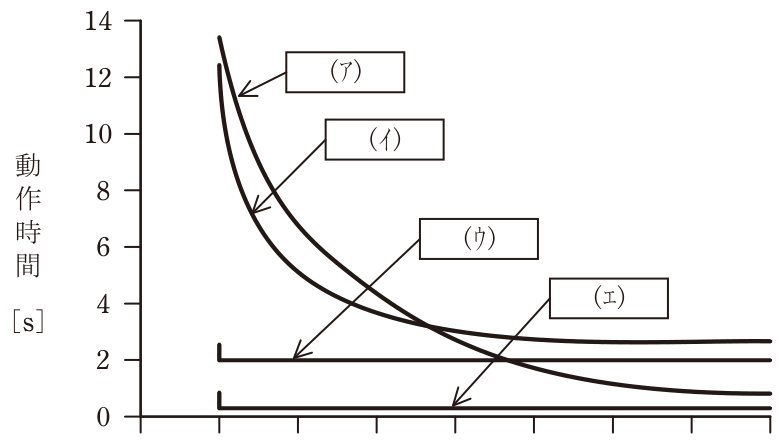

図の縦軸は動作時間、横軸は動作電流倍数です。(ア)は電流倍数が増えるにつれ動作時間が下がり続ける曲線で、電流が大きいほど早く動作する反限時特性です。(イ)は同じく反限時的に低下したのち動作時間が一定値(約2.6s)に漸近しており、反限時特性と定限時特性を組み合わせた反限時定限時特性です。(ウ)は電流倍数によらず約2sで水平な線であり定限時特性、(エ)はほぼ0sの水平線で、整定値を超えると直ちに動作する瞬時特性を表します。
