電験三種 理論 2022年度 上期 問11

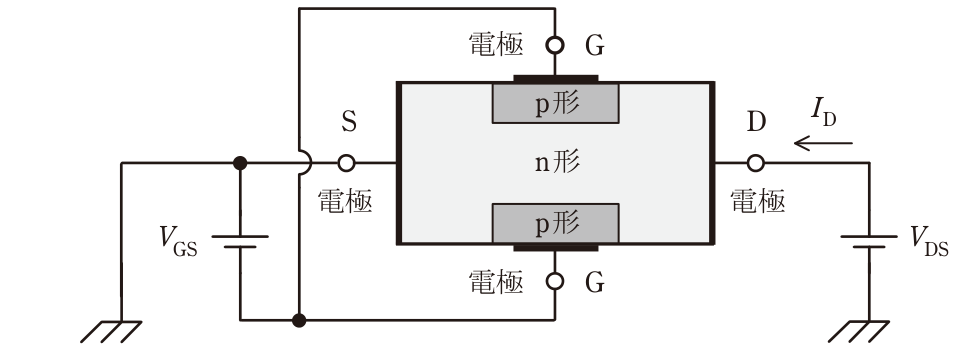

次の文章は,電界効果トランジスタ(FET)に関する記述である。図は,nチャネル接合形FETの断面を示した模式図である。ドレーン(D)電極に電圧VDSを加え,ソース(S)電極を接地すると,nチャネルの (ア) キャリヤが移動してドレーン電流IDが流れる。ゲート(G)電極に逆方向電圧VGSを加えると,pn接合付近に空乏層が形成されてnチャネルの幅が (イ) し,ドレーン電流IDが (ウ) する。このことからFETは (エ) 制御形の素子である。上記の記述中の空白箇所(ア)~(エ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。(ア) (イ) (ウ) (エ)
