電験三種 理論 2022年度 上期 問5
5 / 22

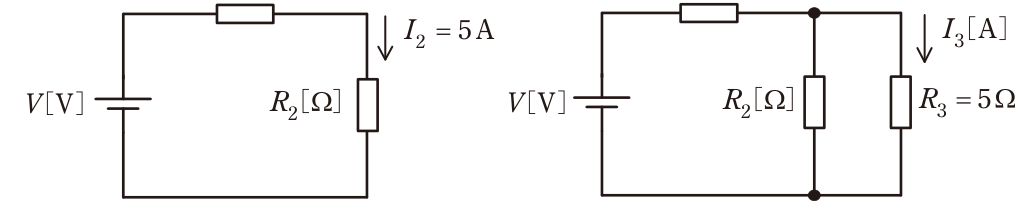

図1のように,二つの抵抗R1 =1Ω,R2[Ω]と電圧V[V]の直流電源からなる回路がある。この回路において,抵抗R2[Ω]の両端の電圧値が100V,流れる電流I2の値が5Aであった。この回路に図2のように抵抗R3 =5Ωを接続したとき,抵抗R3[Ω]に流れる電流I3の値[A]として,最も近いものを次の(1)~(5)のうちから一つ選べ。R1 =1Ω R1 =1Ω図1図2
正解と解説
表示する
正解 2
16.8
図1よりR2=100/5=20Ω、電源電圧はR1の電圧降下を加えてV=100+5×1=105Vと求まる。図2ではR2とR3=5Ωの並列部が20×5/(20+5)=4Ωとなり、回路全体の抵抗は1+4=5Ω、電源から流れる全電流は105/5=21Aである。並列部の端子電圧は21×4=84Vなので、I3=84/5=16.8Aとなる。
