第一種電気工事士 (学科) 2025年度 上期(出題例) 問1
1 / 50

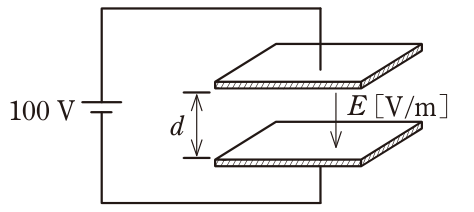

図のような平行平板キャパシタにおいて,電極間に100 Vの電圧を加えたとき,電極間に何も挟んでいない(空気)キャパシタ内の電界の強さE[V/m]は。ただし,電極間の距離d=1×10⁻³m,平行平板間の電界は平等電界とする。
正解と解説
表示する
正解 ニ
1×10⁵
図は2枚の平行な電極板が距離dだけ離れ、そこに100 Vの直流電源が接続された構成で、極板間は空気のみです。平等電界では電界の強さは電位差を極板間距離で割って求められ、E=V/d=100÷(1×10⁻³)=1×10⁵ V/mとなります。距離が1 mmと小さいため、100 Vという低い電圧でも電界は10万V/mという大きな値になります。
