第一種電気工事士 (学科) 2025年度 上期(出題例) 問9
9 / 50

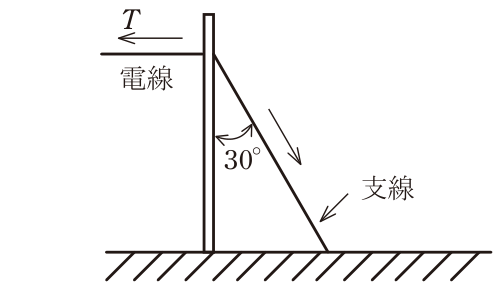

図のように取り付け角度が30°となるように支線を施設する場合,支線の許容張力をTS=24.8 kNとし,支線の安全率を2とすると,電線の水平張力Tの最大値[kN]は。
正解と解説
表示する
正解 ロ
6.2
図では支線が電柱に対して30°の角度で取り付けられ、電線の水平張力Tと釣り合っています。安全率2を見込むと支線に許容できる張力はT_S/2=24.8÷2=12.4 kNであり、そのうち水平方向の成分がTと釣り合うので、T=12.4×sin30°=12.4×0.5=6.2 kNとなります。角度が電柱(鉛直)からの30°であるため、水平成分はsinを用いる点に注意します。
