第一種電気工事士 (学科) 2025年度 上期(出題例) 問14

バスダクト

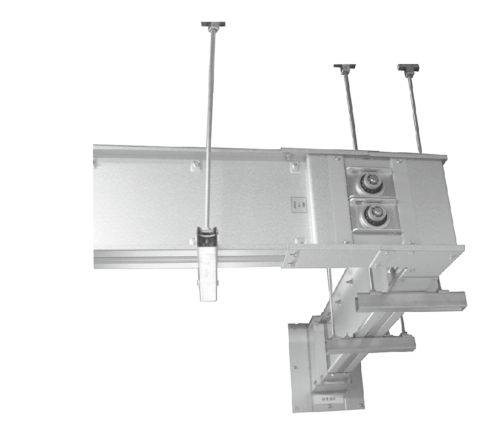

写真は、天井から吊りボルトで支持された細長い金属製のダクトで、側面に差込接続用の開口(プラグイン口)が設けられ、分岐ユニットが取り付けられているものです。これは内部に帯状の導体を収めて大容量の幹線を構成するバスダクトで、任意の位置から負荷を分岐できるプラグイン形です。金属ダクトは電線やケーブルを収めるもので導体を内蔵せず、トロリーバスダクトは移動する集電子で電力を取り出す用途のもので、写真のものとは異なります。
