第一種電気工事士 (学科) 2025年度 上期(出題例) 問4
4 / 50

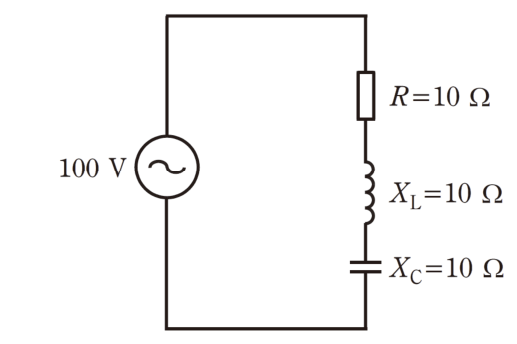

図のような交流回路において,抵抗R=10 Ω,誘導性リアクタンスXL=10 Ω,容量性リアクタンスXC =10 Ωである。この回路の力率[%]は。
正解と解説
表示する
正解 ニ
100
図はR、コイル、コンデンサが電源に直列に接続されたRLC直列回路です。X_L=X_C=10 Ωで両リアクタンスが打ち消し合うため合成リアクタンスは0となり、いわゆる直列共振の状態でインピーダンスは抵抗分のみのZ=R=10 Ωになります。力率はcosθ=R/Z=10/10=1すなわち100 %です。
