第一種電気工事士 (学科) 2025年度 上期(出題例) 問2
2 / 50

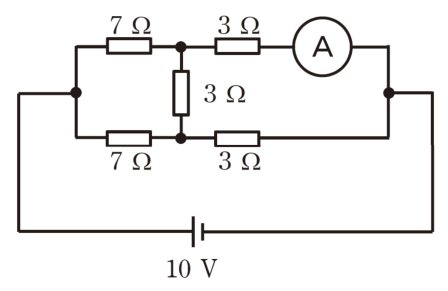

図のような直流回路において,電流計に流れる電流[A]は。
正解と解説
表示する
正解 ハ
1.0
図の回路は、電源から左側の分岐点を経て上下に7 Ωがあり、その先の中間節点どうしが3 Ωで結ばれ、さらに上下それぞれ3 Ωを通って右側で合流する構成です。上側の経路(7 Ω+3 Ω)と下側の経路(7 Ω+3 Ω)がまったく対称なので中間の2点は同電位となり、真ん中の3 Ωには電流が流れずこれを取り除いて考えられます。したがって10 Ωの枝が2本並列で合成抵抗は5 Ω、全電流は10÷5=2 Aとなり、これが上下に等分されるため電流計の指示は1.0 Aです。
