第一種電気工事士 (学科) 2025年度 上期(出題例) 問15

二次(低電圧側)端子

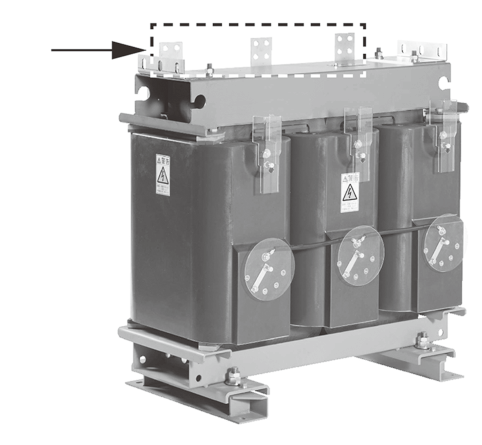

写真のモールド変圧器は、正面に3相分のモールドされたコイルが並び、その前面には円形のタップ切替板や高圧側の端子が見えます。矢印が示しているのは上部に横一列に並ぶ幅の広い平板(ブスバー)状の端子で、大きな電流を流すための二次(低電圧側)端子です。高圧側は電流が小さいため端子も小さく、写真ではコイル前面側に設けられています。
