第二種電気工事士 (学科) 2024年度 下期 問10
10 / 50
低圧屋内配線の分岐回路の設計で,配線用遮断器,分岐回路の電線の太さ及びコンセントの組合せとして,適切なものは。ただし,分岐点から配線用遮断器までは3 m,配線用遮断器からコンセントまでは8 m とし, 電線の数値は分岐回路の電線(軟銅線)の太さを示す。また,コンセントは兼用コンセントではないものとする。
正解と解説
表示する
正解 ロ

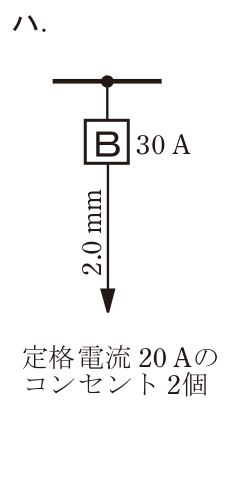

分岐回路は配線用遮断器の定格電流に応じて電線の太さとコンセントの定格が決められている。20A配線用遮断器の分岐回路では電線は直径1.6mm以上、コンセントは20A以下と定められており、直径2.0mmの電線に20Aコンセントを施設したロが適切である。イは30A回路に15Aコンセント、ニは20A回路に30Aコンセントを用いており定格が合わず、ハは30A回路に必要な断面積5.5mm²以上に対して直径2.0mmでは細く不適切である。
