第二種電気工事士 (学科) 2024年度 下期 問7
7 / 50

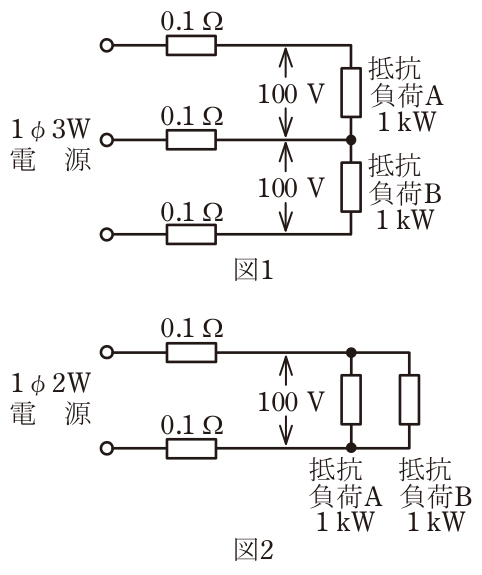

図1のような単相3線式回路を,図2のような単相2線式回路に変更した場合,配線の電力損失はどうなるか。ただし,負荷電圧は100 V一定で,負荷A,負荷Bはともに消費電力1 kWの抵抗負荷で,電線の抵抗は1線当たり0.1 Ωとする。
正解と解説
表示する
正解 ニ
