第二種電気工事士 (学科) 2024年度 下期 問18

手動油圧式圧着器

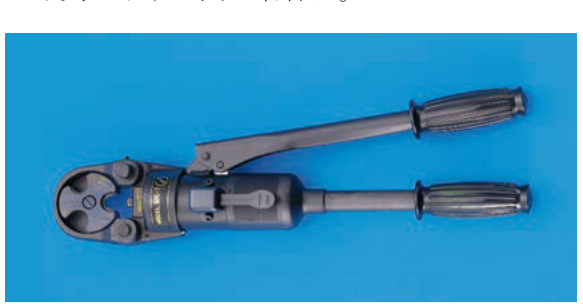

写真は2本のハンドルを操作して油圧を発生させる手動油圧工具で、頭部がC形(ヨーク形)になっており圧着ダイスを取り付けて使用する手動油圧式圧着器である。太い電線に圧着端子や圧着スリーブを取り付ける際に用いる。頭部に刃を備えて太い電線を切断する手動油圧式カッタや、金属板に穴を開けるノックアウトパンチャとは頭部の構造が異なる。
