第二種電気工事士 (学科) 2024年度 下期 問19
19 / 50

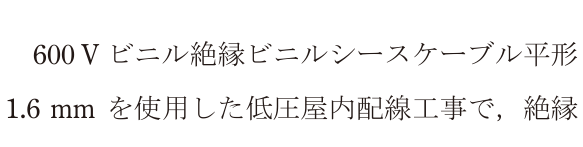

電線相互の終端接続部分の絶縁処理として,不適切なものは。ただし,ビニルテープはJISに定める厚さ約0.2 mmの電気絶縁用ポリ塩化ビニル粘着テープとする。
正解と解説
表示する
正解 ハ
リングスリーブ(E形)により接続し,接続部分をビニルテープで半幅以上重ねて1回(2層)巻いた。
リングスリーブなどで接続した部分をビニルテープ(厚さ約0.2mm)で処理する場合は、電線の絶縁被覆と同等以上の絶縁効力を得るため、半幅以上重ねて2回(4層)以上巻く必要がある。ハは1回(2層)しか巻いておらず絶縁厚さが不足するため不適切である。ロは厚さ約0.5mmのテープを2層巻いており必要な厚さが確保でき、イの差込形コネクタやニの絶縁キャップはそれ自体が絶縁被覆となるためテープ巻きは不要である。
