第二種電気工事士 (学科) 2024年度 下期 問6
6 / 50

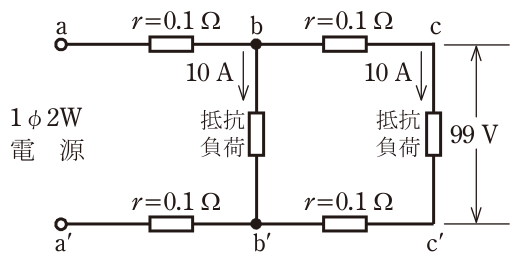

図のような単相2線式回路で,c-c間の電圧が99 Vのとき,a-a間の電圧[V]は。ただし,rは電線の抵抗[Ω]とする。
正解と解説
表示する
正解 ニ
105
各負荷に10Aずつ流れるので、b-c間の電線には10A、a-b間の電線には10+10=20Aが流れる。単相2線式では往復2線分の電圧降下が生じるため、b-b'間の電圧はc-c'の99Vに2×10×0.1=2Vを加えて101Vとなる。さらにa-a'間はこれに2×20×0.1=4Vを加えて105Vとなる。
