第二種電気工事士 (学科) 2024年度 下期 問17

熱動継電器

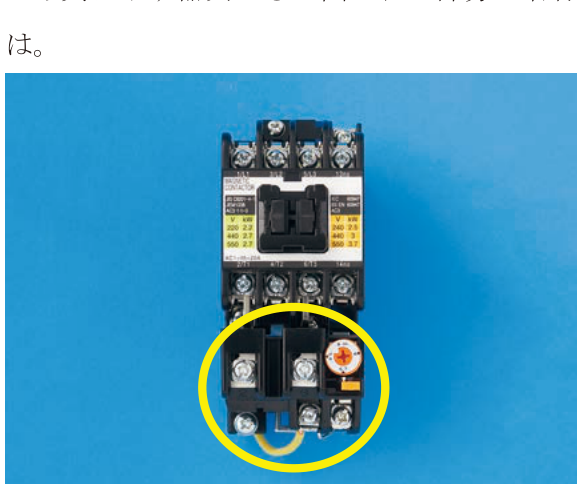

写真上部はコイルで主接点を開閉する電磁接触器で、○で囲まれた下部は電流整定用のつまみ(ダイヤル)とリセット機構を備えた熱動継電器(サーマルリレー)である。熱動継電器は電動機に過負荷電流が流れたときヒータの発熱でバイメタルを湾曲させ接点を動作させるもので、電磁接触器と組み合わせて電磁開閉器として電動機の過負荷保護に用いる。漏電遮断器や漏電警報器は零相変流器で地絡電流を検出する別の器具である。
