電験三種 理論 2025年度 上期 問10
10 / 22

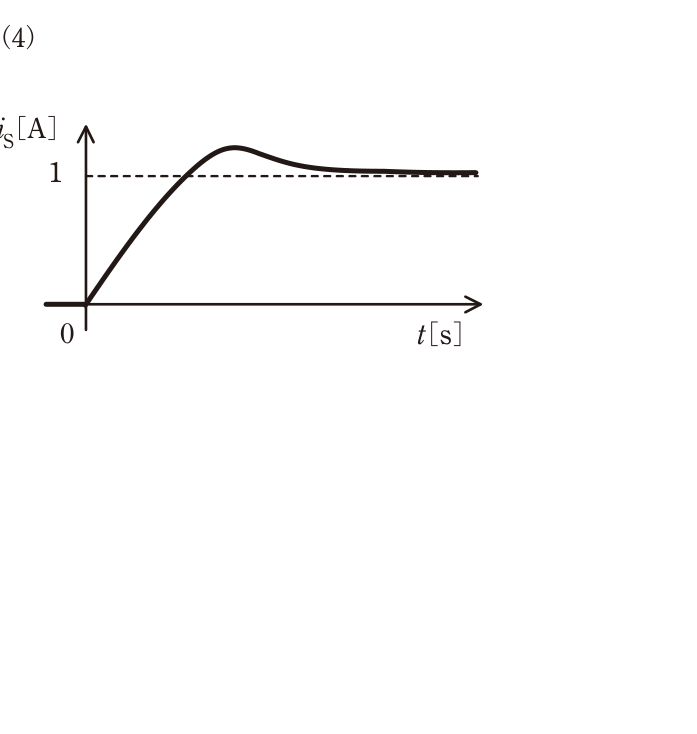

図の回路のスイッチSをt =0sで閉じる。電流iS[A]の波形として最も適切に表すものを次の(1)~(5)のうちから一つ選べ。ただし,スイッチSを閉じる直前に,回路は定常状態にあったとする。
正解と解説
表示する
正解 3
Sを閉じる直前は定常状態でコンデンサが直流を阻止するため電流は零、コンデンサは1Vに充電されている。Sを閉じた瞬間、インダクタンスの電流は零のままだがコンデンサは1Ωを通して放電を始めるため、iSは1Aから始まる。その後インダクタンス電流が時定数L/R=1sで1Aまで増加し、コンデンサ放電電流が時定数CR=2sで減衰するため、iSは1Aを超えて一度極大となってから1Aに収束する波形となる。
