電験三種 理論 2025年度 上期 問11

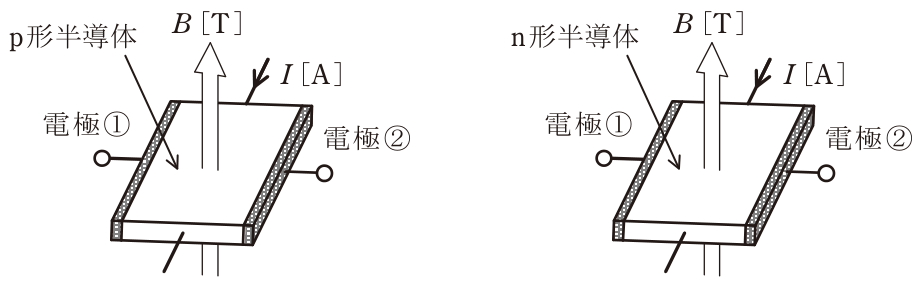

次の文章は,図1及び図2に示す原理図を用いてホール素子の動作原理について述べたものである。図1に示すように,p形半導体に直流電流I[A]を流し,半導体の表面に対して垂直に下から上向きに磁束密度B[T]の平等磁界を半導体に加えると,半導体内の正孔は進路を曲げられ,電極①には (ア) 電荷,電極②には (イ) 電荷が分布し,半導体の内部に電界が生じる。また,図2のn形半導体の場合は,電界の向きはp形半導体の場合と (ウ) である。この電界により,電極①-②間にホール電圧VH[V]が発生し,それは直流電流I[A]にほぼ (エ) する。上記の記述中の空白箇所(ア)~(エ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。図1図2(ア) (イ) (ウ) (エ)
