電験三種 理論 2025年度 上期 問13
13 / 22

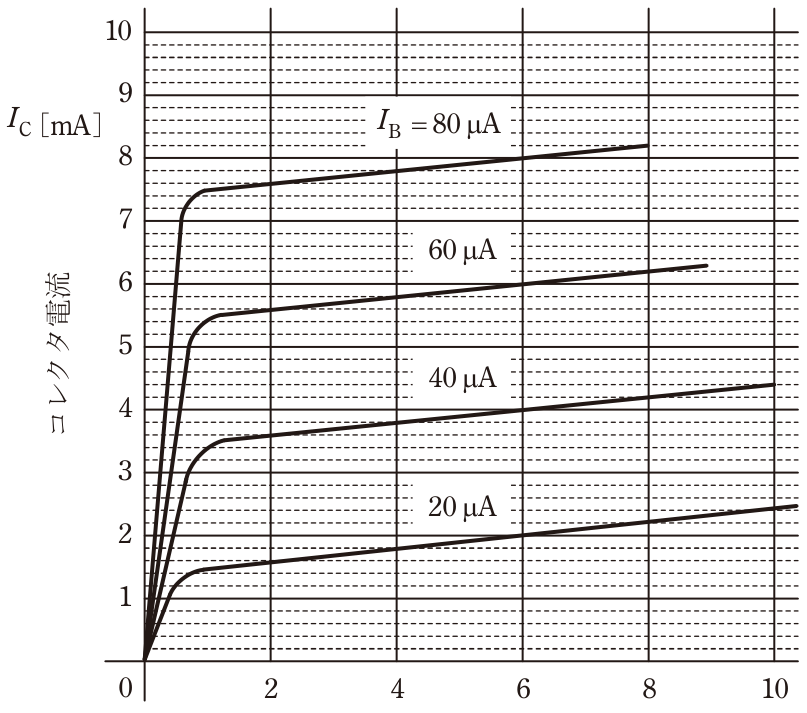

図はあるエミッタ接地トランジスタの静特性を示す。この特性より,ベース電流IB=40μA,コレクタ・エミッタ間の電圧VCE=6Vにおける電流増幅率hfe(又は)の値及び出力インピーダンスh¹oe (又はr0)の値[Ω]の組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。コレクタ・エミッタ間電圧 V CE [V]hfe h¹oe
正解と解説
表示する
正解 2
100 10000
静特性図でIB=40μA、VCE=6Vの動作点を読むとコレクタ電流は約4mAである。電流増幅率は hfe=IC/IB=4×10^-3/40×10^-6=100 となる。出力インピーダンスはIB=40μAの曲線の傾きの逆数で、VCEが2Vから10Vへ8V変化する間にICが約0.8mA変化するので、1/hoe=8/(0.8×10^-3)≒10kΩ である。
