電験三種 理論 2025年度 上期 問16(a)

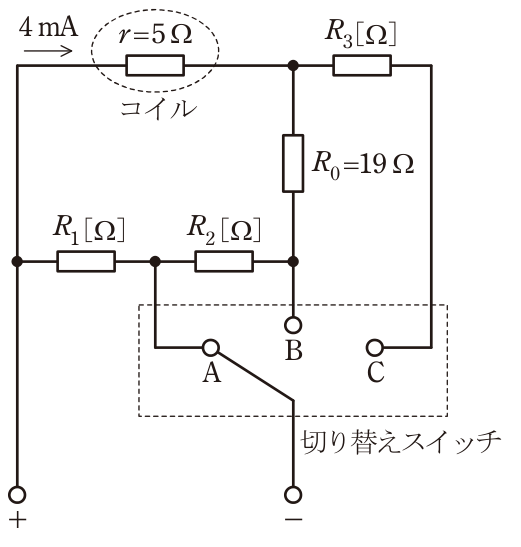

次に示す条件I~Ⅲを満たす永久磁石可動コイル形電流電圧計を製作したい。永久磁石可動コイル形電流電圧計内部の接続の一部が図に示すようであるとき,次の(a)及び(b)の問に答えよ。ただし,コイルは内部抵抗r=5Ωであり,最大4mAまで直流電流を流すことができるものとする。条件I:切り替えスイッチをAにしたときは,最大1Aの直流電流を測定できるものとする。条件Ⅱ:切り替えスイッチをBにしたときは,最大100mAの直流電流を測定できるものとする。条件Ⅲ:切り替えスイッチをCにしたときは,最大1.2Vの直流電圧を測定できるものとする。 (a) 抵抗R1の値[Ω]として,最も近いものを次の(1)~(5)のうちから一つ選べ。
